Электронные контроллеры и датчики

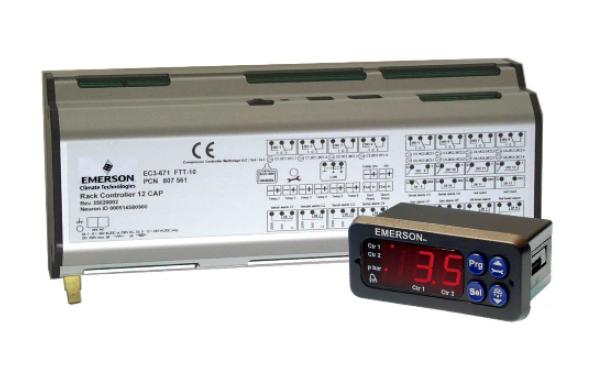

Обширный модельный ряд контроллеров от Emerson охватывает все основные сферы применения в системах кондиционирования воздуха и охлаждения на коммерческих объектах, а также в теплонасосных системах. Имеются автономные контроллеры и контроллеры с интерфейсом связи, который позволяет также использовать их в сетевых системах LON.

Контроллеры с поддержкой протокола TCP/IP Ethernet включают полный объем функций веб-сервера и обеспечивают полноценный обмен данными с любым пользователем в Интернете. Это позволяет быстро и дешево отслеживать состояние устройств с любого компьютера через стандартный веб-браузер.

Приводы и контроллеры перегрева обеспечивают шаговые двигатели для электрических регулирующих вентилей серии EX4 и EX8. Контроллеры перегрева обеспечивают надежный контроль перегрева в сочетании с этими вентилями, а цифровые контроллеры перегрева можно синхронизировать с вентилем управления производительностью с ШИМ-регулятором, встроенным в компрессор Copeland Scroll Digital.

Контроллеры торгового оборудования и холодильных камер обеспечивают все функции, необходимые для коммерческого охлаждения, например, регулирование перегрева с помощью электрических регулирующих вентилей, термостат, управление вентиляторами и размораживанием, встроенные функции таймера и оповещения.

Другие контроллеры обеспечивают функции управления на «горячей стороне» контура охлаждения: Контроллеры конденсаторов и компрессорно-конденсаторных агрегатов, контроллеры станций, включающих до 8 одноступенчатых компрессоров или многоступенчатые компрессоры, и контроллеры для конфигураций со сдвоенным контуром.

Устройство плавного пуска компрессора обязательно должно применяться, чтобы ограничить пусковой ток для однофазных компрессоров, которые обычно используются в бытовых тепловых насосах.

Электронные регуляторы скорости вращения вентилятора помогают поддержать минимальное давление конденсации, снижая скорость вращения вентилятора при низких температурах окружающей среды.

Датчики и принадлежности требуются для эксплуатации вышеописанных контроллеров. Датчики давления преобразуют давление в калиброванный электрический сигнал высокой линейности, оптимизированный для использования в холодильных устройствах.

Таблица подбора электронных контроллеров

Описание

Подключение к сети

Без

подключения

TCP/IP

LON

Контроллеры перегрева и приводы шаговых двигателей

Контроллер управления перегревом для электрических регулирующих клапанов EX4 … EX8

EC3-X33

EC3-X32



Контроллер управления перегревом для электрических регулирующих клапанов EX4 … EX6

EC3-D73

EC3-D72



Универсальный модульный привод шаговых двигателей для электрических регулирующих

клапанов EX4 … EX8

EXD-U00



Контроллеры торгового оборудования и холодильных камер для ТРВ

Термостатирование



EC2-212

EC2-221

конфигурация для использования с компрессорными станциями



EC2-292

EC2-291

Контроллеры торгового оборудования и холодильных камер для ЭРВ

Управление температурой и перегревом в клапанах EX2 (давление/температура на входе)



EC2-352

EC2-351

конфигурация для использования с компрессорными станциями



EC2-272

EC2-271

Управление температурой и перегревом в клапанах EX2 (температура/температура на входе)



EC2-312

EC2-311

конфигурация для использования с компрессорными станциями



EC2-392

EC2-391

Управление температурой и перегревом в клапанах EX4 … EX8 (с шаговым двигателем)



EC3-332

EC3-331

Универсальные контроллеры

2 цифровых входа, 3 температурных входа, 4 релейных выхода



EC2-112

EC2-111

Контроллеры конденсаторов

До 4 вентиляторов



EC2-712

EC2-711

С модулем регулирования скорости вращения вентилятора, 2 цифровых выхода



EC2-742

EC2-741

До 6 ступеней регулирования, один выход непрерывного управления 0 … 10 В, управление циклом рекуперации тепла



EC3-752



Контроллеры компрессорно-конденсаторных агрегатов

Для 2 одноступенчатых компрессоров и 2 вентиляторов, управление включением и выключением



EC2-512



Для 1 спирального компрессора Digital Scroll и 1 одноступенчатого компрессора или для 2 одноступенчатых компрессоров, регулятор скорости вращения вентилятора



EC2-552



Контроллеры компрессорных станций и контроллеры для двух контуров

Для 8 одноступенчатых компрессоров или 7 компрессоров и 1 спирального компрессора Digital Scroll



EC3-652



Для многоступенчатых компрессоров



EC3-672



Два контура с 4 + 3 одноступенчатыми компрессорами



EC3-812



Два контура, 4 компрессора, в том числе один спиральный компрессор Digital Scroll, 3 вентилятора конденсатора и модуль управления скоростью



EC3-932



Датчик давления

Выходной сигнал 4 - 20 мА

PT5



Датчики температуры

NTC

ECN-...



Приводы для компрессоров Copeland Digital

Привод для спирального компрессора Digital и 3-цилиндрового полугерметичного компрессора Digital

EC3-D13



Привод для 4- и 6-цилиндровых полугерметичных компрессоров Digital

EC3-D23



Устройство плавного пуска компрессора

Для однофазных компрессорных двигателей до 32 A

CSS



Электронные регуляторы скорости вращения вентиляторов

Приводятся в действие давлением, диапазон рабочего тока 0,1 - 4 А

FSY

  -

Регуляторы скорости вращение вентиляторов с ЕС-двигателями

FSE
