ICM - электроприводные клапаны

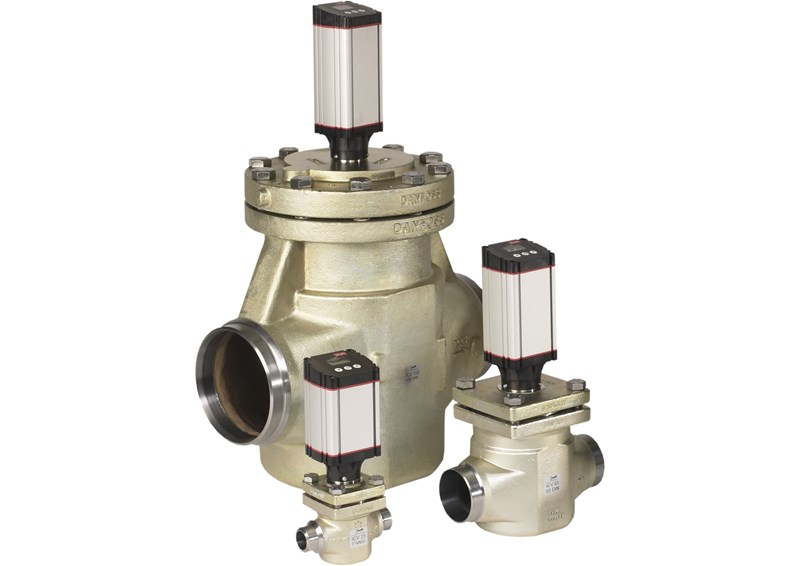

ICM - это электроприводный клапан прямого действия, который управляется электроприводом типа ICAD (Industrial Control Actuator with Display – промышленный управляющий привод с дисплеем). Клапаны ICM предназначены для регулирования процесса расширения хладагента на жидкостных линиях с фазовым переходом или без него, а также для регулирования давления и температуры на линиях всасывания сухого, влажного пара и на линиях горячего газа. Клапаны ICM сконструированы таким образом, что усилия открытия и закрытия клапана в них уравновешены, поэтому для всего диапазона клапанов (от DN 20 до DN 150) существует всего три типоразмера привода ICAD. Электроприводные клапаны ICM в сборе с приводами ICAD представляют собой компактные изделия небольших размеров. Максимальное рабочее давление составляет 52 бар и делает ICM клапаны пригодными для СО2 и других хладагентов высокого давления.
Технические характеристики и оформление заказа
|
Тип клапана |
ICM 20-А |
ICM 20-В |
ICM 20-С |
ICM 25-A |
ICM 25-B |
ICM 32-A |
ICM 32-B |
|
|
|
Работает с приводом ICAD 600 (в комплект поставки не входит) |
|||||||
|
Штуцеры |
Кодовый номер |
Кодовый номер |
Кодовый номер |
Кодовый номер |
Кодовый номер |
Кодовый номер |
Кодовый номер |
|
|
Под сварку встык DIN |
DN 20 |
027Н1030 |
027Н1031 |
027Н1032 |
|
|
|
|
|
DN 25 |
027Н1020 |
027Н1021 |
027Н1022 |
027Н2000 |
027Н2001 |
|
|
|
|
DN 32 |
|
|
|
|
|
027Н3000 |
027Н3001 |
|
|
DN 40 |
|
|
|
027Н2016 |
|
027Н3012 |
|
|
|
Под пайку DIN и ANSI |
22 мм |
027Н1045 |
027Н1046 |
027Н1047 |
027Н2006 |
027Н2007 |
|
|
|
28 мм |
|
|
|
027Н2008 |
027Н2009 |
|
|
|
|
35 мм |
|
|
|
027Н2014 |
|
027Н3006 |
027Н3007 |
|
|
7/8" SA |
027Н1050 |
027Н1051 |
027Н1052 |
027Н2010 |
027Н2011 |
|
|
|
|
1 1/8" SA |
|
|
|
027Н2012 |
027Н2013 |
|
|
|
|
1 3/8" SA |
|
|
|
|
|
027Н3006 |
027Н3007 |
|
|
1 5/8" SA |
|
|
|
|
|
027Н3008 |
027Н3009 |
|
|
Тип клапана |
ICM40-A |
ICM 40-В |
ICM50-A |
ICM50-B |
ICM65-B |
ICM100-B |
ICM125-B |
ICM150-B |
|
|
|
Работает с приводом ICAD 900 (в комплект поставки не входит) (возможна дополнительная поставка ICAD 1200) |
Работает с приводом ICAD 1200 (в комплект поставки не входит) |
|||||||
|
Штуцеры |
Кодовый номер |
Кодовый номер |
Кодовый номер |
Кодовый номер |
Кодовый номер |
Кодовый номер |
Кодовый номер |
Кодовый номер |
|
|
Под сварку встык DIN |
DN 40 |
027Н4000 |
027Н4001 |
|
|
|
|
|
|
|
DN 50 |
027Н4010 |
|
027Н5000 |
027Н5001 |
|
|
|
|
|
|
DN 65 |
|
|
027Н5008 |
|
027Н6001 |
|
|
|
|
|
Под пайку DIN и ANSI |
42 мм |
027Н4008 |
027Н4009 |
|
|
|
|
|
|
|
54 мм |
|
|
027Н5006 |
027Н5007 |
|
|
|
|
|
|
76 мм |
|
|
|
|
027Н6009 |
|
|
|
|
|
1 5/8" SA |
027Н4006 |
027Н4007 |
|
|
|
|
|
|
|
|
21/8" SA |
|
|
027Н5006 |
027Н5007 |
|
|
|
|
|
|
2 5/8" SA |
|
|
|
|
027Н6007 |
|
|
|
|
|
Под сварку встык D = DIN A = ANSI |
100 D (4 ") |
|
|
|
|
|
027Н7130 |
|
|
|
100 А (4 ") |
|
|
|
|
|
027Н7131 |
|
|
|
|
125 D (5 ") |
|
|
|
|
|
|
027Н7150 |
|
|
|
125 А (5 ") |
|
|
|
|
|
|
027Н7151 |
|
|
|
150 D (6 ") |
|
|
|
|
|
|
|
027Н7170 |
|
|
150 А (6 ") |
|
|
|
|
|
|
|
027Н7171 |
|
Электроприводы типа ICAD для клапанов ICM
|
Тип привода |
Напряжение питания |
Нагрузка |
Аналоговый вход |
Цифровой вход |
Выход |
Кодовый номер |
|
ICAD 600 с кабелями |
24 В пост. тока |
1,2 A |
0/4–20 мА 0/2–10 В |
ON/OFF |
0/4–20 мА |
027Н9065 |
|
ICAD 600 без кабелей |
027Н9100 |
|||||
|
ICAD 900 с кабелями |
2,0 A |
027Н9066 |
||||
|
ICAD 900 без кабелей |
027Н9101 |
|||||
|
ICAD 1200 с кабелем |
3,0 A |
027Н9067 |
||||
|
ICAD 1200 без кабеля |
027Н9102 |
