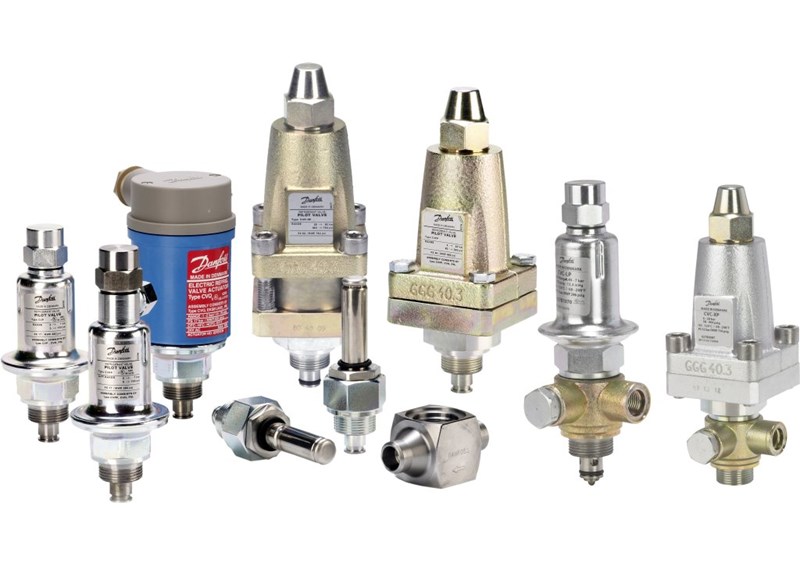

Пилотные клапаны для сервоприводных клапанов
Каждый пилотный клапан сконструирован таким образом, чтобы обеспечить оптимальную точность регулирования в пределах определенного рабочего диапазона. Несколько пилотных клапанов можно установить последовательно и/или параллельно на клапан ICS или PM, это позволит увеличить функциональные возможности клапанов. Установленные в корпус CVH, пилотные клапаны можно использовать во внешних линиях в качестве отдельно функционирующих клапанов, так и как внешние регулирующие клапаны для главного клапана.
Технические характеристики и оформление заказа
|
Тип клапана |
МРД |
Значение kv |
Диапазон температур |
Диапазон давлений |
Кодовый номер |
|
Пилоты для низкого давления |
|||||
|
CVP(LP) |
17 бар (ман.) |
0,40 м3/ч |
от -50 до 120°С |
от 0 бар до 7 бар (ман.) |
027В1100 |
|
CVP(LP) |
17 бар (ман.) |
0,40 м3/ч |
от -50 до 120°С |
от -0,66 бар до 2 бар (ман.) |
027В1101 |
|
CVPP (LP) |
17 бар (ман.) |
0,40 м3/ч |
от -50 до 120°С |
Δp = от 0 до 7 бар (ман.) |
027В1102 |
|
CVC(LP) |
28/17 бар (ман.) |
0,20 м3/ч |
от -50 до 120°С |
от -0,45 бар до 7 бар (ман.) |
027В1070 |
|
Пилоты для высокого давления |
|||||
|
CVP(HP) |
28 бар (ман.) |
0,40 м3/ч |
от -50 до 120°С |
от 4 бар до 22 бар (ман.) |
027В1160 |
|
CVP(HP) |
28 бар (ман.) |
0,40 м3/ч |
от -50 до 120°С |
от 4 бар до 28 бар (ман.) |
027В1161 |
|
CVP(HP) |
28 бар (ман.) |
0,40 м3/ч |
от -50 до 120°С |
от -0,66 бар до 7 бар (ман.) |
027В1164 |
|
CVPP (HP) |
28 бар (ман.) |
0,40 м3/ч |
от -50 до 120°С |
Δp = от 0 до 7 бар (ман.) |
027В1162 |
|
CVPP (HP) |
40 бар (ман.) |
0,40 м3/ч |
от -50 до 120°С |
Δp = от 4 до 22 бар (ман.) |
027В1268 |
|
CVP(XP) |
52 бар (ман.) |
0,45 м3/ч |
от -50 до 120°С |
от 25 бар до 52 бар (ман.) |
027В0080 |
|
CVC(XP) |
52/28 бар (ман.) |
0,20 м3/ч |
от -50 до 120°С |
от 4 бар до 28 бар (ман.) |
027В0087 |
|
Пилоты нормально закрытые |
|||||
|
EVM (NC) |
45,2 бар (ман.) |
0,37 м3/ч |
|
МОРД: 21 бар (ман.) |
027В1120 |
|
EVM (NC) |
65 бар (ман.) |
0,37 м3/ч |
|
МОРД: 21 бар (ман.) |
032F8011 |
|
Пилоты нормально открытые |
|||||
|
EVM (N0) |
45,2 бар (ман.) |
0,12 м3/ч |
|
МЗПД: 19 бар (ман.) |
027В11З0 |
|
EVM (N0) |
52 бар (ман.) |
0,12 м3/ч |
|
МЗПД: 19 бар (ман.) |
027В1131 |
|
CVQ технические характеристики |
|||||
|
CVQ |
17 бар (ман.) |
0,45 м3/ч |
|
от -1 бар до 5 бар (ман.) |
027В1139 |
|
CVQ |
17 бар (ман.) |
0,45 м3/ч |
|
от 0 бар до 6 бар (ман.) |
027В1140 |
|
CVQ |
17 бар (ман.) |
0,45 м3/ч |
|
от 1,7 бар до 8 бар (ман.) |
027В1141 |
