PRIME CX

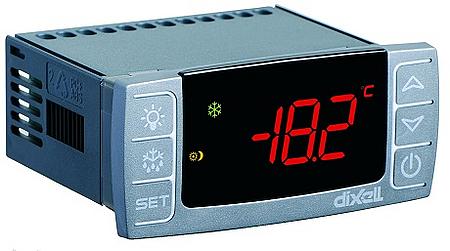

Серия PRIME в формате CX - это новаторская линейка продукции, которую Dixell предлагает рынку как для систем нагрева, так и для низкотемпературных и среднетемпературных систем охлаждения. Семейство контроллеров CX (32x74мм) имеет новые функции, а также инновационный и привлекательный дизайн. Революционное внедрение дисплея с шестью кнопками, предоставляет пользователю прямой доступ ко всем главным функциям быстро и интуитивно, в то время как дисплей с подсвеченными иконками дает моментальный обзор состояния установки. Все контроллеры формата CX содержат в себе самые последние ноу-хау и технологии как программного, так и аппаратного обеспечений, чтобы соответствовать высоким стандартам эффективности.

СВЯЗЬ

Эти контроллеры имеют последовательный выход со стандартным протоколом связи ModBUS-RTU для соединения с системами управления и диспетчеризации компании Dixell.

ПРОГРАММИРОВАНИЕ

Контроллеры могут быть легко запрограммированы с помощью ключа Hot Key или соединения с ПК через комплект WIZMATE PROG-TOOL.

СЕРТИФИКАЦИЯ

Данные контроллеры соответствует нормам СЕ по низковольтному оборудованию и электромагнитной совместимости. Dixell гордиться тем, что получил одобрение самых важных Сертифицирующих Органов (ENEC, UL/CSA).

ПРЕЙМУЩЕСТВА

Легкая и интуитивная установка
Электропитание 9÷40В пост. тока для автомобилей-рефрижераторов (для моделей с компрессором 8A)
Энергосберегающие циклы, запускаемые по цифровому входу, например, можно работать с уставкой, отличающейся от нормальной, чтобы, к примеру, аккумулировать холод, когда электроэнергия дешевле
Непрерывный цикл со специальной уставкой; позволяет машине работать во время быстрого цикла охлаждения, чтобы достичь правильной температуры продукта.
Остановка регулирования по дополнительному датчику (аппараты для розлива пива); можно наблюдать за температурой на трубе, останавливая компрессор, когда температура становится слишком низкой, и перезапуская, когда восстановится правильное значение
Перезапуск регулирования по аварии дверного контакта
Функции макс. и мин. температуры или HACCP
Цифровой вход, конфигурируемый как датчик
Виртуальный датчик для применений с датчиками воздуха на входе / выходе; используется в многоярусных устройствах, где важно регулировать температуру, используя среднюю из 2 температур
Функция двойного термостата; доступна по требованию в таких приложениях, как камеры хранения белого или красного вина, где необходимо поддерживать 2 разные температуры
Управление температурой конденсатора, чтобы предотвратить критические ситуации в системе
Часы реального времени
Последовательное TTL-соединение для систем мониторинга (прямое для XR35/75CX или через XJ485CX)
Соединение для выносного дисплея X-REP (исключает TTL-выход)

Технические характеристики

XR10CX

Модель XR10CX, формата 32x74 мм - одноступенчатый регулятор температуры, используемый в системах охлаждения или нагрева. У него имеется релейный выход для управления компрессором. Он также снабжен 2 входами датчиков NTC или PTC, первый - для контроля температуры, второй, опциональный, подключается к разъему HOT KEY (Pb4) и используется для подачи сигнала аварии по температуре конденсатора или для показа температуры. Цифровой вход может работать как третий датчик температуры (Pb3). Выход HOT KEY позволяет подключать блок с помощью внешнего модуля XJ485-CX к сети, совместимой с ModBUS-RTU, такой как блоки мониторинга DIXEL семейства XWEB. Также он позволяет программировать контроллер с помощью ключа программирования HOT KEY. Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры.

XR20CX

Модель XR20CX, формата 32x74 мм – это цифровой термостат с оттайкой “off cycle”, предназначенный для применения в холодильных системах с нормальной температурой. У него имеется релейный выход для управления компрессором. Он также снабжен 2 входами датчиков NTC или PTC, первый - для контроля температуры, второй, опциональный, подключается к разъему HOT KEY и используется для подачи сигнала аварии по температуре конденсатора или для показа температуры. Цифровой вход может работать как третий датчик температуры. Выход HOT KEY позволяет подключать блок с помощью внешнего модуля XJ485-CX к сети, совместимой с ModBUS-RTU, такой как блоки мониторинга DIXEL семейства XWEB. Также он позволяет программировать контроллер с помощью ключа программирования HOT KEY. Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры.

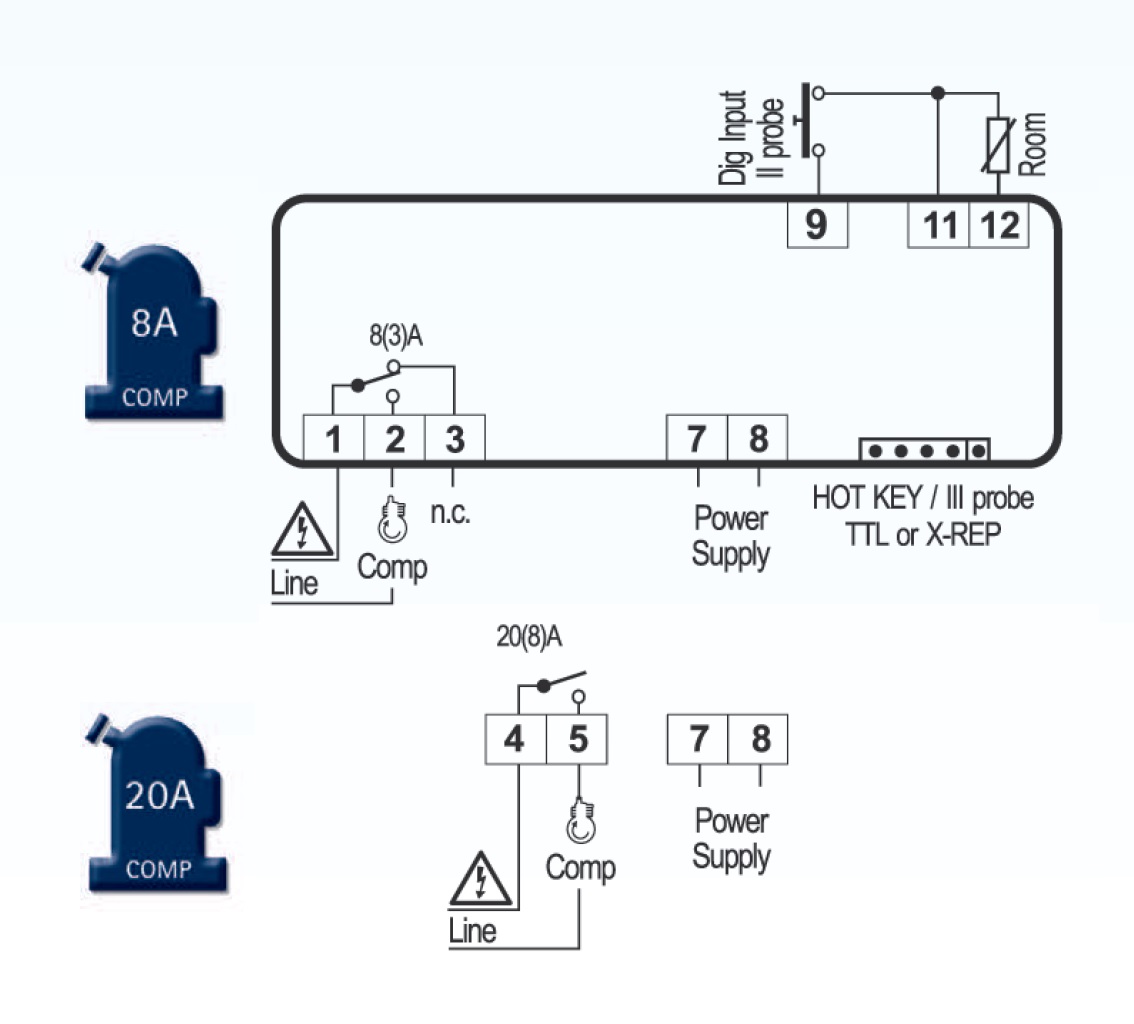

ПОДКЛЮЧЕНИЕ XR10-20CX – Реле Компрессора 20A или 8A

XR60CX

Модель XR60CX, формата 32 x 74мм – это микропроцессорный контроллер, подходящий для применения в средне- или низкотемпературных блоках охлаждения с вентиляцией. У него есть 3 релейных выхода для управления компрессором, вентилятором, оттайкой, которая может быть либо электрической, либо с реверсивным циклом (горячий газ). Он также снабжен тремя входами датчиков NTC или PTC, первый - для контроля температуры, второй, расположенный на испарителе - для контроля температуры окончания оттайки и управления вентилятором, третий датчик, опциональный, подключается к разъему HOT KEY и используется для подачи сигнала аварии по температуре конденсатора или для показа температуры. Цифровой вход может работать как четвертый датчик температуры.

Выход HOT KEY позволяет подключать блок с помощью внешнего модуля XJ485-CX к сети, совместимой с ModBUS-RTU, такой как блоки мониторинга dIXEL семейства XWEB. Также он позволяет программировать контроллер с помощью ключа программирования HOT KEY.

Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры.

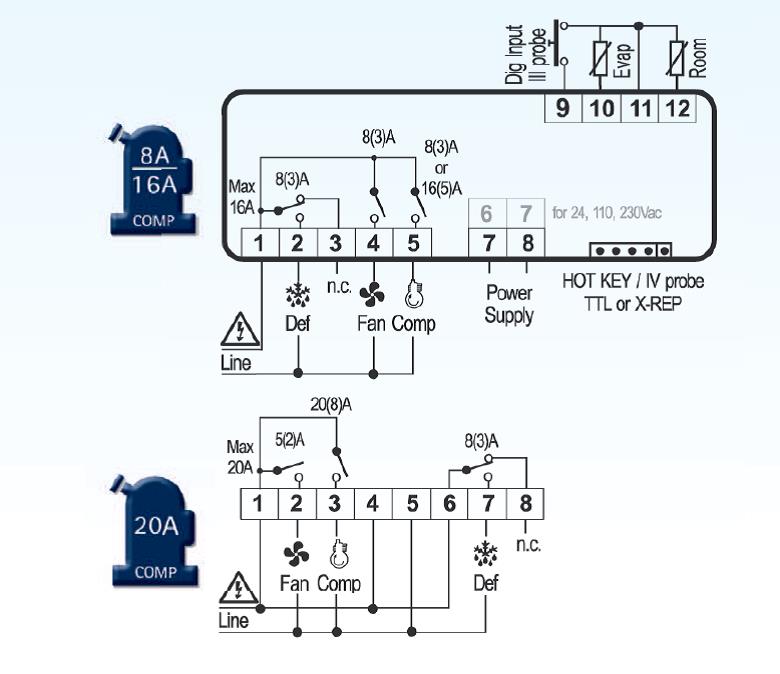

ПОДКЛЮЧЕНИЕ XR60CX – Реле Компрессора 20A или 8A

XR70CX

Модель XR70CX формата 32 x 74мм – это микропроцессорный контроллер, подходящий для применения в средне- или низкотемпературных блоках охлаждения с вентиляцией. У него есть 4 релейных выхода для управления компрессором, вентилятором и оттайкой, которая может быть либо электрической, либо с реверсивным циклом (горячий газ). Последнее реле может использоваться для освещения, для сигнала аварии или как дополнительный выход. Он также снабжен четырьмя входами датчиков NTC или PTC, первый - для контроля температуры, второй, расположенный на испарителе - для контроля температуры окончания оттайки и управления вентилятором. Цифровой вход может работать в качестве третьего датчика температуры. Четвертый датчик, подключаемый к разъему HOT KEY, используется для подачи сигнала аварии по температуре конденсатора или для показа температуры. Выход HOT KEY позволяет подключить контроллер с помощью внешнего модуля XJ485-CX к сети, совместимой с ModBUS-RTU, такой как блоки мониторинга dIXEL семейства XWEB. Разъем HOT key позволяет программировать контроллер с помощью ключа программирования HOT KEY. Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры.

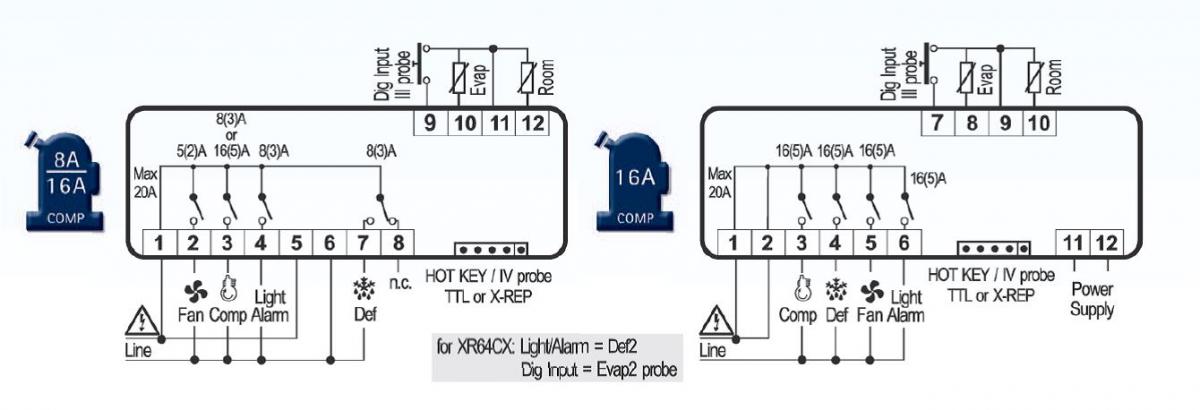

ПОДКЛЮЧЕНИЕ XR70CX – Реле Компрессора 20A или 8A

Инструкция по Эксплуатации ЦИФРОВОЙ КОНТРОЛЛЕР XR10CX

Инструкция по Эксплуатации ЦИФРОВОЙ КОНТРОЛЛЕР XR20CX

Инструкция по Эксплуатации ЦИФРОВОЙ КОНТРОЛЛЕР XR60CX

Инструкция по Эксплуатации ЦИФРОВОЙ КОНТРОЛЛЕР XR70CX
