Реле давления и температуры

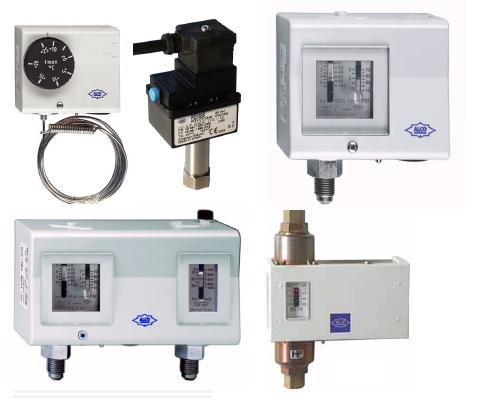

Прессостаты и термостаты Alco Controls защищают систему от разрушения в аномальных условиях работы и позволяют управлять ею во время рабочего цикла компрессора, откачки и размораживания.
Серии PS1 и PS2 — это соответственно одиночные и двойные настраиваемые реле давления, предназначенные для использования в условиях высоких и низких температур в системах охлаждения и в теплонасосных системах.
PS3 и PS4 — это серии реле давления с фиксированными настройками точки включения. Они предназначены специально для производителей оборудования.
Серия дифференциальных реле давления FD-113 предназначена для контроля давления масла в коммерческих системах охлаждения и системах кондиционирования воздуха. Эти реле определяют реальное давление масла в компрессорах со смазкой под давлением и при необходимости запускают задержку по времени.
TS1 — это серия механических термостатов с настраиваемой точкой включения и дифференциалом.
Технические характеристики
Одноблочные реле давления PS1
|
Модель |
№ для заказа |
Регулируемый диапазон (бар) |
Соединение |
|
|
Верхняя уставка |
Дифференциал |
|||
|
Реле низкого давления |
||||
|
PS1-A3A |
4 370 700 |
-0,5 … 7 |
0,5 … 5 |
7/16"-20 UNF |
|
PS1-A3K |
4 370 600 |
-0,5 … 7 |
0,5 … 5 |
Кап. трубка/гайка |
|
PS1-A3L |
4 714 945 |
-0,5 … 7 |
0,5 … 5 |
Кап. трубка/гайка |
|
PS1-A3U |
4 712 201 |
-0,5 … 7 |
0,5 … 5 |
пайка 6 мм |
|
PS1-A3X |
4 713 430 |
-0,5 … 7 |
0,5 … 5 |
пайка 1/4" |
|
PS1-R3A |
4 713 430 |
-0,5 … 7 |
внешний сброс ок. 1 бар выше уставки |
7/16"-20 UNF |
|
PS1-R3K |
4 713 431 |
-0,5 … 7 |
Кап. трубка/гайка |
|
|
Реле высокого давления |
||||
|
PS1-A5A |
4 350 500 |
6 … 31 |
2 … 15 |
7/16"-20 UNF |
|
PS1-A5K |
4 370 400 |
6 … 31 |
2 … 15 |
Кап. трубка/гайка |
|
PS1-A5L |
4 715 136 |
6 … 31 |
2 … 15 |
Кап. трубка/гайка |
|
PS1-A5U |
4 713 325 |
6 … 31 |
2 … 15 |
пайка 6 мм |
|
PS1-A5X |
4 713 434 |
6 … 31 |
2 … 15 |
пайка 1/4" |
|
PS1-R5A |
4 350 700 |
6 … 31 |
внешний ручной сброс прим. 3 бар ниже уставки |
7/16"-20 UNF |
|
PS1-R5K |
4 370 300 |
6 … 31 |
Кап. трубка/гайка |
|
|
Ограничитель по низкому давлению PSL – автоматический сброс |
||||
|
PS1-W3A |
4 368 300 |
-0,5 … 7 |
0,5 … 5 |
7/16”-20 UNF |
|
PS1-W3U |
4 713 437 |
-0,5 … 7 |
0,5 … 5 |
пайка 6 мм |
|
Реле отключения по низкому давлению PZL – внешний сброс |
||||
|
PS1-B3A |
4 470 400 |
-0,5 … 7 |
внешний сброс ок. 1 бар выше уставки |
7/16”-20 UNF |
|
PS1-B3U |
4 715 141 |
-0,5 … 7 |
пайка 6 мм |
|
|
Ограничитель по высокому давлению PSH – автоматический сброс |
||||
|
PS1-W5A |
4 353 200 |
6 … 31 |
2 … 15 |
7/16”-20 UNF |
|
PS1-W5K |
4 359 100 |
6 … 31 |
2 … 15 |
Кап. трубка/гайка |
|
PS1-W5U |
4 713 439 |
6 … 31 |
2 … 15 |
пайка 6 мм |
|
Реле отключения по высокому давлению PZH – внешний ручной сброс |
||||
|
PS1-B5A |
4 353 300 |
6 … 31 |
внешний сброс прим. 3 бар ниже уставки |
7/16”-20 UNF |
|
PS1-B5U |
4 712 332 |
6 … 31 |
пайка 6 мм |
|
|
Реле отключение по высокому давлению PZHH – внутренний ручной сброс |
||||
|
PS1-S5A |
4 368 400 |
6 … 31 |
внутренний сброс прим. 3 бар ниже уставки |
7/16”-20 UNF |
|
PS1-S5U |
4 711 591 |
6 … 31 |
пайка 6 мм |
|
Сдвоенное реле давления, серия PS2
|
Модель |
№ для заказа |
Регулируемый диапазон (бар) |
Соединение |
|||
|
Верхняя уставка, бар |
Дифференциал, бар |
|||||
|
Низкое давление |
Высокое давление |
Низкое давление |
Высокое давление |
|||
|
Комбинированные реле высокого и низкого давления |
||||||
|
PS2-A7A |
4 353 400 |
-0,5 … 7 |
6 … 31 |
0.5 ... 5 |
ок. 4 фикс. |
7/16”-20 UNF |
|
PS2-A7K |
4 350 900 |
-0,5 … 7 |
6 … 31 |
0.5 ... 5 |
кап. трубка/гайка |
|
|
PS2-A7L |
4 713 565 |
-0,5 … 7 |
6 … 31 |
0.5 ... 5 |
кап. трубка/гайка |
|
|
PS2-A7U |
4 713 415 |
-0,5 … 7 |
6 … 31 |
0.5 ... 5 |
пайка 6 мм |
|
|
PS2-A7X |
4 713 416 |
-0,5 … 7 |
6 … 31 |
0.5 ... 5 |
solder 1/4” |
|
|
PS2-L7A |
4 351 100 |
-0,5 … 7 |
6 … 31 |
0.5 ... 5 |
Внешний сбросок. 4 бар ниже уставки |
7/16”-20 UNF |
|
PS2-L7K |
4 370 500 |
-0,5 … 7 |
6 … 31 |
0.5 ... 5 |
кап. трубка/гайка |
|
|
PS2-L7U |
4 713 417 |
-0,5 … 7 |
6 … 31 |
0.5 ... 5 |
пайка 6 мм |
|
|
PS2-R7A |
4 351 300 |
-0,5 … 7 |
6 … 31 |
Внешний сброс ок. 1 бар выше уставки |
Внешний сброс прим. 4 бар ниже уставки |
7/16”-20 UNF |
|
PS2-R7K |
4 713 421 |
-0,5 … 7 |
6 … 31 |
кап. трубка/гайка |
||
|
PS2-R7U |
4 713 419 |
-0,5 … 7 |
6 … 31 |
пайка 6 мм |
||
|
Комбинированный ограничитель по низкому давлению / защитное реле по высокому давлению PSL / PSH – автоматический сброс / автоматический сброс |
||||||
|
PS2-W7A |
4 360 100 |
-0,5 … 7 |
6 … 31 |
0.5 ... 5 |
ок. 4 фикс. |
7/16”-20 UNF |
|
PS2-W7L |
4 450 300 |
-0,5 … 7 |
6 … 31 |
0.5 ... 5 |
ок. 4 фикс. |
кап. трубка/гайка |
|
PS2-W7U |
4 712 436 |
-0,5 … 7 |
6 … 31 |
0.5 ... 5 |
ок. 4 фикс. |
пайка 6 мм |
Дифференциальное реле давления, серия FD 113
|
Модель |
№ для заказа |
Время задержки, с |
Отключение, бар |
Фиксированная уставка включения, бар |
||
|
Регулируется |
Заводская настройка |
Регулируемая разность Dp |
Заводская настройка |
|||
|
FD 113 |
0 710 173 |
- |
- |
0,3 ... 4,5 |
0,7 |
0,2 выше уставки отключения |
|
FD 113 ZU |
3 465 300 |
20 ... 150 |
120 |
0,3 ... 4,5 |
0,7 |
|
|
FD 113 ZU (A22-057) |
0 711 195 |
- |
115 фикс. |
- |
0,63 фикс. |
прим. 0,9 |
