TE5-55 – Терморегулирующие вентили

TE5-55 – Терморегулирующие вентили

Назад

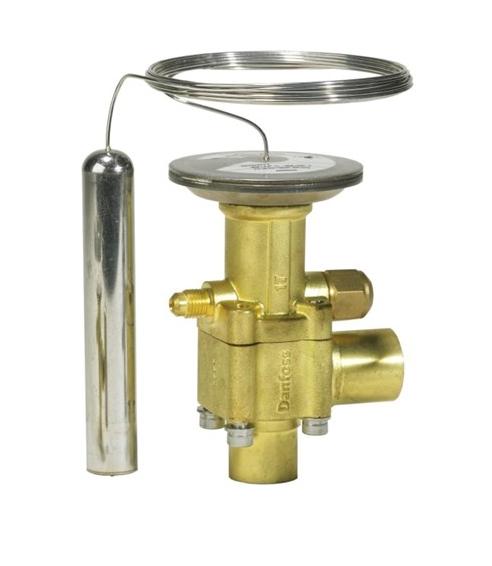

Терморегулирующие клапаны ТE5-55 контролируют поступление жидкого хладагента в испарители холодильных установок средней мощности (номинальная холодопроизводительность для хладагентов R404A/R507 от 8 до 182 кВт). Расход хладагента регулируется по его перегреву на выходе из испарителя. Клапаны предназначены для подачи жидкого хладагента в сухие (незатопленные) испарители, в которых перегрев хладагента на выходе из испарителя прямо пропорционален тепловой нагрузке на испаритель.









Технические характеристики и оформление заказа



Термочувствительный элемент с хомутом термобаллона,

без клапанного узла и фильтра

R404A/R507

Тип

клапана

Уравни-тельная линия 1/4 "

Капил-лярная

трубка, м

Кодовый номер

Диапазон N

от –40 до +10°C

Диапазон NM

от –40 до –5°C

Диапазон NL

от –40 до –15°C

Диапазон B

от –60 до –25°C

Без МДР

МДР +15°С

МДР 0°С

МДР-10°С

Без МДР

МДР -20°С

TES 5

внешн.

3

067В3342

-

067В3357

067В3358

067В3344

067В3343

TES 12

внешн.

3

067В3347

-

067В3345

067В3348

-

067В3349

TES 12

внешн.

5

067В3346

-

-

-

-

067В3350

TES 20

внешн.

3

067В3352

-

067В3351

067В3353

-

067В3354

TES 20

внешн.

5

067В3356

-

-

-

-

067В3355

TES 55

внешн.

3

067G3302

-

067G3303

067G3304

-

067G3305

TES 55

внешн.

5

067G3301

-

-

-

-

067G3306




R22/R407C

Тип

клапана

Уравни-тельная линия 1/4 "

Капил-лярная

трубка, м

Кодовый номер

Диапазон N

от –40 до +10°C

Диапазон NM

от –40 до –5°C

Диапазон NL

от –40 до –15°C

Диапазон B

от –60 до –25°C

Без МДР

МДР +15°С

МДР 0°С

МДР-10°С

Без МДР

МДР -20°С

ТЕХ 5

внешн.

3

067В3250

067В3267

067В3249

067В3253

067В3263

067В3251

ТЕХ 12

внешн.

3

067В3210

067В3227

067В3207

067В3213

-

067В3211

ТЕХ 12

внешн.

5

067В3209

-

-

-

-

067В3212

ТЕХ 20

внешн.

3

067В3274

067В3286

067В3273

067В3275

-

067В3276

ТЕХ 20

внешн.

5

067В3290

-

-

-

-

067В3287

ТЕХ 55

внешн.

3

067G3205

067G3220

067G3206

-

-

067G3207

ТЕХ 55

внешн.

5

067G3209

-

-

-

-

067G3217




R134a

Тип

клапана

Уравни-тельная линия 1/4 "

Капил-лярная

трубка, м

Кодовый номер

Диапазон N

от –40 до +10°C

Диапазон NM

от –40 до –5°C

Без МДР

МДР +15°С

МДР 0°С

TEN 5

внешн.

3

067В3297

067В3298

067В3360

TEN 12

внешн.

3

067В3232

067В3233

-

TEN 12

внешн.

5

067В3363

-

-

TEN 20

внешн.

3

067В3292

067В3293

-

TEN 20

внешн.

5

067В3370

-

-

TEN 55

внешн.

3

067G3222

067G3223

-

TEN 55

внешн.

5

067G3230

-

-




R407C

Тип

клапана

Уравни-тельная линия 1/4 "

Капил-лярная

трубка, м

Кодовый номер

Диапазон N

от –40 до +10°C

Без МДР

МДР +15°С

TEZ5

внешн.

3

067В3278

067В3277

TEZ12

внешн.

3

067В3366

067В3367

TEZ20

внешн.

3

067В3371

067В3372

TEZ55

внешн.

3

067G3240

067G3241




Клапанный узел

Номер

Холодопроизводительность(1), кВт

Кодовый номер

R134a

R404A/R507

R407C

R22

ТЕ5-0.5

6,7

8,1

10,7

10,4

067В2788

ТЕ5-1

12,2

14,8

19,6

19,0

067В2789

ТЕ5-2

17,0

20,4

27,1

26,3

067В2790

ТЕ5-3

21,8

26.2

34,7

33,8

067В2791

ТЕ5-4

29,7

35,5

47,3

45,9

067В2792

ТЕ12-5

37,7

50,0

56,0

57,0

067В2708

ТЕ12-6

50,0

64,0

74,0

76,0

067В2709

ТЕ12-7

66,0

81,0

94,0

98,0

067В2710

ТЕ20-8

78,0

87,0

117,0

128,0

067В2771

ТЕ20-9

92,0

101,0

136,0

150,0

067В2773

ТЕ55-10

111,0

127,0

161,0

168,0

067G2701

ТЕ55-11

122,0

138,0

175,0

183,0

067G2704

ТЕ55-12

134,0

151,0

191,0

202,0

067G2707

ТЕ55-13

166,0

182,0

231,0

245,0

067G2710




Корпус клапана

Тип

клапана

Штуцеры

входной × выходной

Кодовый номер

дюймы

мм

Под отбортовку, угловой

Под пайку, угловой

Под пайку, прямоточный

Под пайку, с фланцами

TE 5

1/2 x 5/8

-

067В4013

067В4009

067В4007

-

1/2 x 7/8

-

-

067В4010

067В4008

-

5/8 x 7/8

-

-

067В4011

067В4032

-

7/8 x 1 1/8

-

-

067В4034

067В4033

-

TE 5



12 x 16

067В4013

067В4004

067В4002

-



12 x 22

-

067В4005

067В4003

-



16 x 22

-

067В4012

067В4035

-



22 x 28

-

067В4037

067В4036

-

TE 12

5/8 x 7/8

-

-

-

-

067В4025

7/8 x 1

-

-

-

-

067В4026

7/8 x 1 1/8

-

-

067В4023

067В4021

-

TE 12



16 x 22

-

-

-

067В4027



22 x 25

-

-

-

067В4015



22 x 28

-

067В4017

067В4016

-

TE 20

7/8 x 1 1/8

-

-

067В4023

067В4021

-



22 x 28

-

067В4017

067В4016

-

TE 55

1 1/8 x 1 3/8

-

-

067G4004

067G4003

-



28 x 35

-

067G4002

067G4001

-



Техническое описание
